كشف مشغولية خط الهاتف

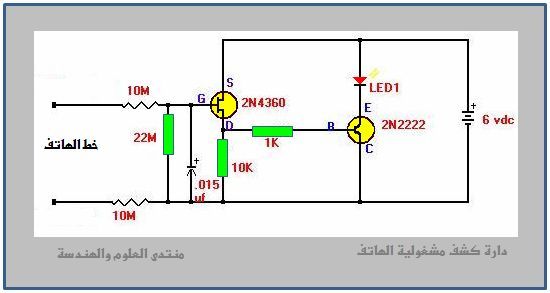

يمكن استخدام هذه الدارة وذلك بوضعها بجانب كل هاتف في المنزل بحيث يمكن لمن يريد استخدام الهاتف معرفة ما إذا كان الهاتف قيد الاستخدام أم لا . عند رفع سماعة الهاتف فإن الجهد بين الطرفين Tip و Ring ينخفض إلى 10V أو أقل ، وهذا يؤدي إلى تشغيل ترانزستور FET) (2N4360 والترانزستور (2N2222).
وعندما يعمل الترانزستور يسمح للتيار بالمرور عبر الـ LED مما يجعله يضيء
يمكن استخدام هذه الدارة وذلك بوضعها بجانب كل هاتف في المنزل بحيث يمكن لمن يريد استخدام الهاتف معرفة ما إذا كان الهاتف قيد الاستخدام أم لا . عند رفع سماعة الهاتف فإن الجهد بين الطرفين Tip و Ring ينخفض إلى 10V أو أقل ، وهذا يؤدي إلى تشغيل ترانزستور FET) (2N4360 والترانزستور (2N2222).
وعندما يعمل الترانزستور يسمح للتيار بالمرور عبر الـ LED مما يجعله يضيء
