شاحن بطاريات نيكل – كادميوم
يتم اختيار الشحن حسب سعة البطارية (50m A /h – 2500m A/h) وذلك عن طريق مفتاح اختيار الشحن ، ويتم شحن أي بطارية بجهد حتى 20v وبشكل آلي دون الحاجة الى مفتاح اختيار الجهد
زمن الشحن حوالي 14 ساعة لبطارية فارغة تمامآ وأقل من ذلك للبطارية غير الفارغة تمامآ
ان عملية ما فوق شحن البطاريات النيكل كادميوم هي عملية غير مفيدة بل وضارة ويحذر من ابقاء البطارية لمدة تزيد عن المدة اللازمة للشحن وبحيث لا يتجاوز الزمن بشكل اعظمي 48 ساعة
يمكن شحن مجموعة من البطاريات مربوطة على التسلسل حتى جهد 20 فولت ويتم ذلك باستخدام محول ذو مخرج وحيد 20-0-20v تتألف الدارة من وحدة تغذية مستمرة تعطي جهد بحدود 28 vdc وترانزستور قدرة يعمل عمل مولد تيار ثابت منتظم قيمة التيار الغاطس في مجمعه :IE = IE IC = ∝ وحيث أن
IE≈(0.7)/Re
ويقوم المفتاح المتعدد باختيار Re وبالتالي الحصول على التيار الثابت المطلوب
وان تيار شحن البطارية يجب الا يتجاوز قيمة سعة البطارية مقسمومآ على 10 اي يجب الا يقل زمن شحن البطارية عن 10 ساعات وذلك للحفاظ على مواصفاتها وزيادة عمرها
مخطط الدارة
يتم اختيار الشحن حسب سعة البطارية (50m A /h – 2500m A/h) وذلك عن طريق مفتاح اختيار الشحن ، ويتم شحن أي بطارية بجهد حتى 20v وبشكل آلي دون الحاجة الى مفتاح اختيار الجهد
زمن الشحن حوالي 14 ساعة لبطارية فارغة تمامآ وأقل من ذلك للبطارية غير الفارغة تمامآ
ان عملية ما فوق شحن البطاريات النيكل كادميوم هي عملية غير مفيدة بل وضارة ويحذر من ابقاء البطارية لمدة تزيد عن المدة اللازمة للشحن وبحيث لا يتجاوز الزمن بشكل اعظمي 48 ساعة
يمكن شحن مجموعة من البطاريات مربوطة على التسلسل حتى جهد 20 فولت ويتم ذلك باستخدام محول ذو مخرج وحيد 20-0-20v تتألف الدارة من وحدة تغذية مستمرة تعطي جهد بحدود 28 vdc وترانزستور قدرة يعمل عمل مولد تيار ثابت منتظم قيمة التيار الغاطس في مجمعه :IE = IE IC = ∝ وحيث أن
IE≈(0.7)/Re
ويقوم المفتاح المتعدد باختيار Re وبالتالي الحصول على التيار الثابت المطلوب
وان تيار شحن البطارية يجب الا يتجاوز قيمة سعة البطارية مقسمومآ على 10 اي يجب الا يقل زمن شحن البطارية عن 10 ساعات وذلك للحفاظ على مواصفاتها وزيادة عمرها

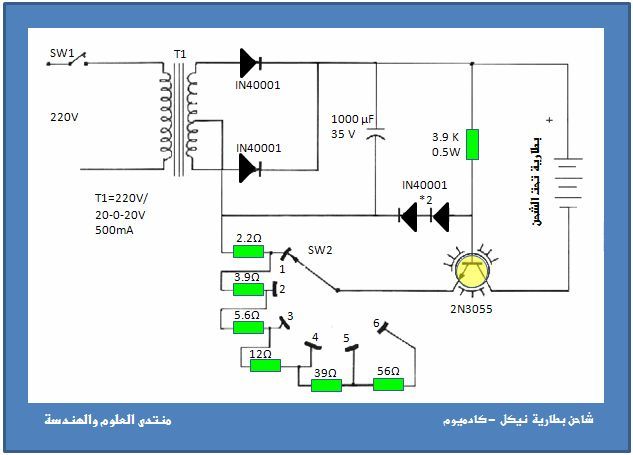

مخطط الدارة
